Il metodo magnetoscopico (MT)

Controllo metodo magnetoscopico

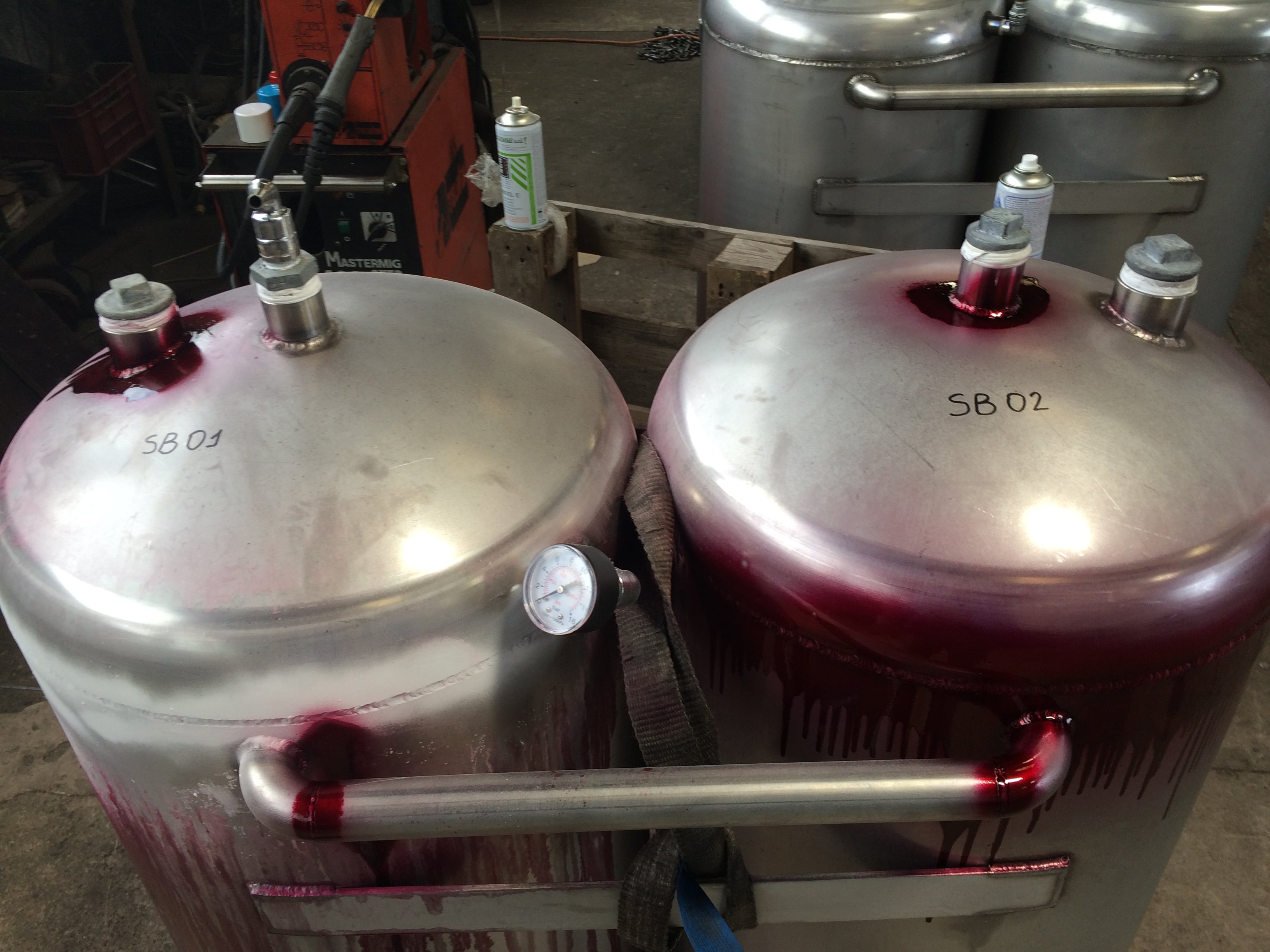

Questa tecnica di prova non distruttiva sfrutta la capacità di alcuni liquidi di penetrare, per capillarità e non per gravità, all'interno dei difetti superficiali (cricche, cavità, ecc). La bassa tensione superficiale e la buona bagnabilità di questi liquidi, ne assicurano la penetrazione anche all'interno di discontinuità sottilissime. Dopo l'applicazione e la penetrazione del liquido (detto appunto penetrante), operazione che richiede un tempo variabile a seconda del tipo di prodotto utilizzato, del tipo di materiale da ispezionare e del tipo di discontinuità da rilevare, il liquido penetrante eccedente è rimosso dalla superficie mediante lavaggio con acqua corrente fredda. Dal momento che l'acqua presenta tensione superficiale più elevata e bagnabilità peggiore rispetto al penetrante, non è in grado di rimuovere lo stesso dalle fessure nel quale è penetrato per capillarità. Dopo il lavaggio, sfruttando ancora una volta il principio della capillarità, viene estratto il liquido penetrante rimasto all'interno delle difettosità; l'operazione viene compiuta stendendo sulla superficie del pezzo uno strato di polvere bianca di opportuno spessore (rivelatore). Il liquido penetrante "risalito" per capillarità, lascerà nel rivelatore un segnale avente dimensioni molto maggiori rispetto al difetto che lo ha generato. A seconda della tecnica applicata il difetto potrà essere evidenziato in vari modi: o come una macchia di colore rosso (tecnica visibile o a contrasto di colore) o come macchia fluorescente (tecnica con liquido fluorescente) facilmente rilevabile mediante irradiazione, al buio, con luce di Wood. Il metodo non è privo di difficoltà nemmeno nella valutazione del difetto, infatti, a volte le lavorazioni meccaniche determinano delle "indicazioni" di difettosità che possono essere risolte solo da un operatore particolarmente esperto.

L'ispezione con liquidi penetranti è un metodo particolarmente idoneo per evidenziare e localizzare discontinuità superficiali, quali cricche, porosità, ripiegature, in modo veloce ed economico e con grande accuratezza su tutte le tipologie di materiali, acciai, leghe di rame, leghe di alluminio, vetro, plastica ad altro, senza alcune limitazione della forma dei componenti stessi. Contrariamente ai controlli magnetici, i liquidi penetranti possono essere applicati con successo su qualsiasi componente, indipendentemente dalla geometria o dal materiale dello stesso (fatti salvi pezzi porosi, come ad esempio i sinterizzati o i getti di ghisa oppure pezzi con superfici particolarmente rugose).
